勞士智能應急照明集中電源控制箱接線教程：

1、將主板上的電池電源線從隔板的孔內穿出與電池的正負極相連接；

2、連接電池的電源線，黑色為負極，紅色為正極；

3、將電線或通信線從設備底部引入，并按接線圖正確接線；

4、設備安裝好后進行通電測試設備是否正常。

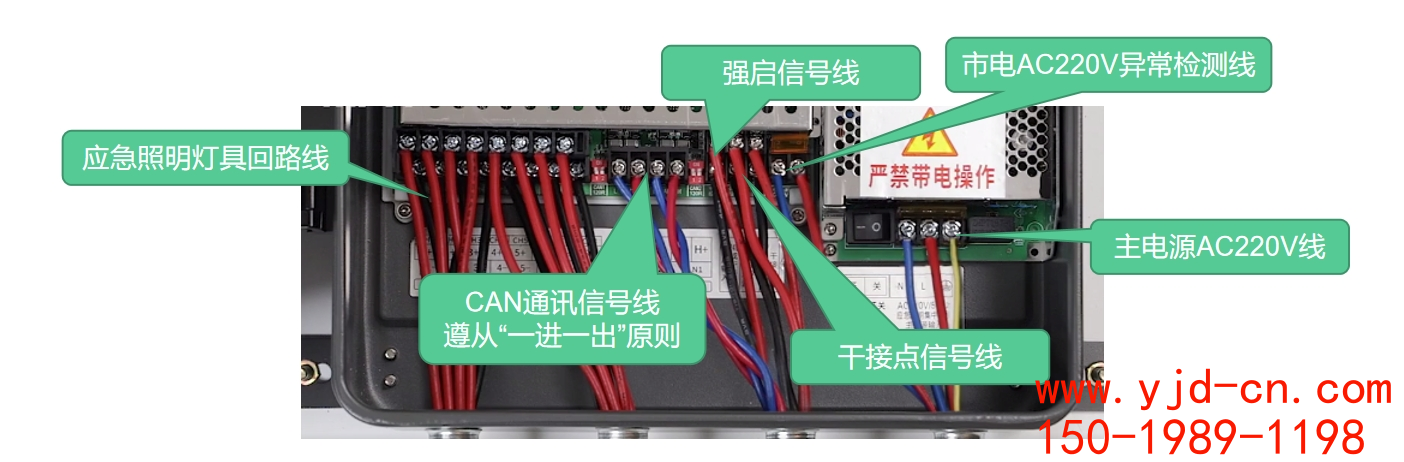

                                                                                                                       ▲ 勞士智能應急照明控制箱接線圖.

勞士智能應急照明集中電源控制箱端口說明：

?  燈具回路（1-8回路）端口：集中應急電源箱輸出DC36V，接應急照明燈具和疏散指示燈具（需注意區分正極、負極）；

? CAN通信總線：CAN1和CAN2通訊端口：按照手拉手接線，CAN1是信號線進入端，CAN2是信號線的輸出端，接下一臺設備。

? 強啟輸入24V或干接點端口：連接外部聯動24V或干接點強啟信號輸入，對有具體要求的可接入，無要求的可以不接（該端口嚴禁接入AC220V）；

? 市電檢測干接點輸入端口：市電檢測分有干接點輸入和AC220V兩種市電故障檢測方式，如有干接點且需要干接檢測的，接入即可；如沒有，可不接（該端口嚴禁接入AC220V）；

? 輸出干接點端口：當備用電池組供電時，才有干接點輸出，主電狀態處于斷開；用于反饋強啟輸入信號動作與否，沒有具體要求的，可不接（該端口嚴禁接入AC220V）；

? 市電檢測AC220V輸入端口：如已選擇干接點市電檢測或沒有要求的，該端口可不接；如需AC220V市電檢測的，接入市電AC220V即可（嚴禁將不同相位的市電接入）；

? 主電源開關：關-關閉設備的主電源；開-開啟設備的主電源；

? AC220V主電源輸入端口：AC220V主電零線、火線及地線。
